- Introdução: A Importância do Cabeamento Estruturado para Redes Confiáveis em Florianópolis
- Eletrocalhas e Perfilados: A Infraestrutura Essencial para o Cabeamento de Rede em Florianópolis
Normas Técnicas Essenciais para o Cabeamento Estruturado em Florianópolis
ANSI/TIA-569-D: O Padrão para Espaços e Caminhos
ABNT NBR 16415: A Norma Brasileira para Infraestrutura de
Cabeamento
NBR 5410: A Segurança nas Instalações Elétricas em Perfilados
TIA/EIA-568: A Base do Cabeamento Estruturado
Boas Práticas de Instalação de Cabeamento de Rede em Eletrocalhas e Perfilados em Florianópolis
Dimensionamento e Ocupação Separação de Cabos e Prevenção de Interferências Organização e Manutenção
Serviços de Cabeamento Estruturado em
Florianópolis: Escolha Profissional para Sua Rede
Conclusão: Invista na Qualidade da Sua Rede
A infraestrutura de rede é a espinha dorsal de qualquer negócio moderno, e a
qualidade do cabeamento estruturado é fundamental para garantir a performance, a
segurança e a confiabilidade das comunicações. Em ambientes corporativos e
industriais em Florianópolis, a organização e a proteção dos cabos são desafios
constantes, e é aí que entram as eletrocalhas e os perfilados. Este artigo explora as
normas técnicas, as melhores práticas e a importância de um cabeamento de rede
bem executado em eletrocalhas e perfilados, com um foco especial nos serviços de
cabeamento estruturado em Florianópolis. Compreender esses aspectos é crucial
para empresas que buscam otimizar suas redes e garantir um ambiente de TI robusto
e eficiente.
Eletrocalhas e Perfilados: A Infraestrutura Essencial para o Cabeamento de Rede em Florianópolis
Eletrocalhas e perfilados são componentes essenciais na construção de uma
infraestrutura de rede organizada e segura. Ambos servem como sistemas de
encaminhamento para cabos, mas possuem características distintas que os tornam
mais adequados para diferentes aplicações de cabeamento de rede.
Eletrocalhas são bandejas destinadas à condução e distribuição de cabos, fabricadas
em chapas de aço dobradas em forma de “U”. Elas podem ser lisas ou perfuradas.
As eletrocalhas perfuradas são ideais para ambientes que exigem ventilação para os
cabos, ajudando a dissipar o calor e prolongar a vida útil do cabeamento
estruturado. Já as eletrocalhas lisas oferecem maior proteção mecânica aos cabos. A
instalação inadequada das eletrocalhas pode comprometer todo o sistema, causando
danos como cortes na capa de proteção dos cabos ou tração excessiva durante a
passagem [1].
Os perfilados, por sua vez, são estruturas metálicas abertas, também feitas de chapas
de aço, apropriadas para a condução de fios e cabos em diversas aplicações. Eles são
particularmente indicados para pequenas cargas, como alimentação de circuitos,
iluminação, cabos telefônicos de baixa densidade e cabos de dados. Sua estrutura
aberta facilita a organização, a ventilação e o acesso para manutenções futuras, além
de serem uma solução eficiente para locais com infraestrutura aparente [2].
Uma variação importante são os leitos aramados ou eletrocalhas aramadas. Estes
são ideais para acomodação do cabeamento, proporcionando excelente ventilação,
fácil acesso para manutenção e limpeza, além de oferecerem resistência e praticidade.
A flexibilidade dos leitos aramados permite a criação de derivações e curvas com
facilidade, adaptando-se a diferentes layouts [1].
A escolha entre eletrocalhas, perfilados ou leitos aramados depende das
necessidades específicas do projeto de cabeamento de rede, considerando fatores
como o volume de cabos, o ambiente de instalação (industrial, comercial, data
center), a necessidade de ventilação e a facilidade de acesso para futuras expansões
ou manutenções. Em todos os casos, a correta instalação e o respeito às normas
técnicas são cruciais para garantir a longevidade e o desempenho da rede em
Florianópolis.
Normas Técnicas Essenciais para o Cabeamento Estruturado em Florianópolis
Para garantir a eficiência, segurança e conformidade de um sistema de cabeamento estruturado em Florianópolis, é imprescindível seguir um conjunto de normas técnicas nacionais e internacionais. Essas normas de cabeamento estabelecem diretrizes para o projeto, instalação de cabeamento, teste e manutenção, assegurando que a infraestrutura de rede atenda aos mais altos padrões de
qualidade.
ANSI/TIA-569-D: O Padrão para Espaços e Caminhos
A norma ANSI/TIA-569-D é fundamental para o planejamento da infraestrutura física
do cabeamento estruturado. Ela define a área ocupada pelos diversos elementos do
cabeamento, como dutos, eletrocalhas, leitos, canaletas e piso elevado. Além disso,
estabelece as dimensões e a taxa de ocupação dos encaminhamentos, bem como
outras informações construtivas essenciais para um projeto bem-sucedido. A versão
atual desta norma é de Abril de 2015 [1].
Um dos pontos cruciais abordados pela TIA-569-D é o dimensionamento adequado
das eletrocalhas. Este processo envolve a quantificação dos pontos lógicos a serem
instalados, o desenho da eletrocalha para atender todo o pavimento e o cálculo do
dimensionamento. É importante notar que, na saída do rack e do quadro elétrico,
onde há maior concentração de cabos, pode ser necessário dividir o desenho em
segmentos primário e secundário para evitar sobrecarga e garantir a organização [1].
ABNT NBR 16415: A Norma Brasileira para Infraestrutura de Cabeamento
Complementando as diretrizes internacionais, a ABNT NBR 16415, lançada em 2015,
foca nos “Caminhos e espaços para cabeamento estruturado” no contexto
brasileiro. Esta norma estabelece os requisitos mínimos para o projeto e a instalação
de infraestruturas de telecomunicações em edifícios comerciais, industriais e
residenciais, garantindo a compatibilidade com as práticas e regulamentações locais
[1].
NBR 5410: A Segurança nas Instalações Elétricas em Perfilados
Quando se trata da instalação de cabos elétricos em perfilados, a norma NBR 5410 é a
referência principal no Brasil. Ela trata das instalações elétricas de baixa tensão e é
crucial para garantir a segurança e a funcionalidade do sistema. Entre os principais
pontos da NBR 5410, destacam-se a necessidade de usar cabos isolados e resistentes à
abrasão, a compatibilidade entre a estrutura do perfilado e a carga dos cabos, e a
proteção contra interferências eletromagnéticas [2].
É vital ressaltar a importância da separação entre cabos de energia e dados. Embora
possam compartilhar a mesma infraestrutura, regras específicas devem ser seguidas
para evitar interferências. A norma NEC 800 (Communications Circuits) recomenda
uma distância mínima de 50mm (2 polegadas) entre o cabeamento elétrico e o de
dados. Essa distância pode ser reduzida se um dos cabeamentos estiver em um
sistema completamente fechado e aterrado. Se estiverem em dutos metálicos
paralelos e aterrados, a distância pode ser zero, desde que haja um elemento de
separação. Além disso, cabos TP e elétricos, quando necessário, só podem se cruzar
em ângulo reto (90°) [1].
TIA/EIA-568: A Base do Cabeamento Estruturado
A série de normas TIA/EIA-568 é a pedra angular do cabeamento estruturado,
estabelecendo os padrões para sistemas de cabeamento de telecomunicações em
edifícios comerciais. Ela abrange desde os requisitos gerais de cabeamento até as
especificações para componentes de par trançado e fibra óptica. Dentro desta série,
conceitos como o cabeamento por zonas (descrito na TIA/EIA 568-B2) são detalhados, especialmente
para ambientes abertos sujeitos a reconfigurações constantes. Nesses casos, caixas de
superfície com tomadas múltiplas são instaladas em locais permanentes, permitindo
que os cabos horizontais permaneçam intactos durante alterações de layout. Os cabos
de estação, que conectam as tomadas aos equipamentos, possuem limites de
comprimento rigorosos para garantir o desempenho da rede [1].
Boas Práticas de Instalação de Cabeamento de Rede em Eletrocalhas e Perfilados em Florianópolis
Além de seguir as normas, a aplicação de boas práticas é fundamental para a
longevidade e o desempenho de um sistema de cabeamento estruturado. A atenção
aos detalhes durante a instalação pode prevenir problemas futuros e otimizar a gestão
da rede.
Dimensionamento e Ocupação
O dimensionamento correto das eletrocalhas e perfilados é crucial. É necessário
quantificar o número de cabos e prever um espaço para futuras expansões. A área
interna de uma canaleta, por exemplo, deve permitir uma ocupação de até 60% para
garantir ventilação adequada e facilitar a manutenção. O excesso de cabos pode levar
ao superaquecimento e à degradação do desempenho [1].
Separação de Cabos e Prevenção de Interferências
A interferência eletromagnética (EMI) é um inimigo silencioso da rede. Para combatêla, é essencial manter uma separação adequada entre cabos de dados e cabos
elétricos. A recomendação geral é de 50mm, mas essa distância pode variar
dependendo do tipo de blindagem dos cabos e da infraestrutura utilizada. Em
situações onde o cruzamento é inevitável, os cabos devem se cruzar em ângulo reto
(90°) para minimizar a interferência. O uso de cabos blindados (STP) e a escolha de
cabos com certificação de fabricação adequada também são medidas eficazes [2].
Organização e Manutenção
Um cabeamento organizado não é apenas esteticamente agradável; ele facilita a
identificação de problemas, a realização de manutenções e futuras expansões.
Agrupar cabos por função, utilizar abraçadeiras metálicas isoladas para fixação e
evitar arestas vivas que possam danificar os cabos são práticas essenciais. A
verificação regular do estado dos cabos e da fixação das eletrocalhas, especialmente
em ambientes com poeira, umidade ou calor excessivo, garante a integridade do
sistema [2].
Serviços de Cabeamento Estruturado em Florianópolis: Escolha Profissional para Sua Rede
Em uma cidade como Florianópolis, onde a tecnologia e a inovação impulsionam
diversos setores, ter uma infraestrutura de rede robusta e confiável é um diferencial
competitivo. Contratar uma empresa especializada em cabeamento estruturado
garante que todas as normas e boas práticas sejam seguidas, desde o projeto até a
instalação e certificação. Profissionais qualificados em Florianópolis podem oferecer
soluções personalizadas, otimizando a infraestrutura para as necessidades específicas
de cada negócio, seja em escritórios, indústrias ou data centers. Isso não só assegura o
desempenho da rede, mas também a segurança dos dados e a conformidade com as
regulamentações locais e nacionais.
Conclusão: Invista na Qualidade da Sua Rede
O cabeamento de rede em eletrocalhas e perfilados é um investimento estratégico
para qualquer empresa em Florianópolis. Aderir às normas de cabeamento técnicas
como ANSI/TIA-569-D, ABNT NBR 16415, NBR 5410 e TIA/EIA-568, e aplicar as melhores
práticas de instalação de cabeamento, garante uma infraestrutura de rede eficiente,
segura e preparada para o futuro. Em Florianópolis, contar com especialistas em
serviços de cabeamento estruturado é a chave para transformar sua infraestrutura
de rede em um verdadeiro ativo para o seu negócio, proporcionando conectividade
ininterrupta e de alta performance.
Referências
[1] UNICAMP. Normas TIA-569-D, NBR 16415 e recomendações CCUEC. Disponível em:
https://www.caism.unicamp.br/download/ti/cabeamento_estruturado/06-
Encaminhamentos.pdf
[2] NEPPE. Cabos elétricos em perfilados: normas, espaçamento e fixação correta!.
Disponível em: https://neppe.com.br/cabos-eletricos-em-perfilados-normasespacamento-e-fixacao-correta/?
srsltid=AfmBOoq0zWIT28dZcJfBLyjUWeogrmNY4EaEOzOjJ7ocsnRmyHArfa00

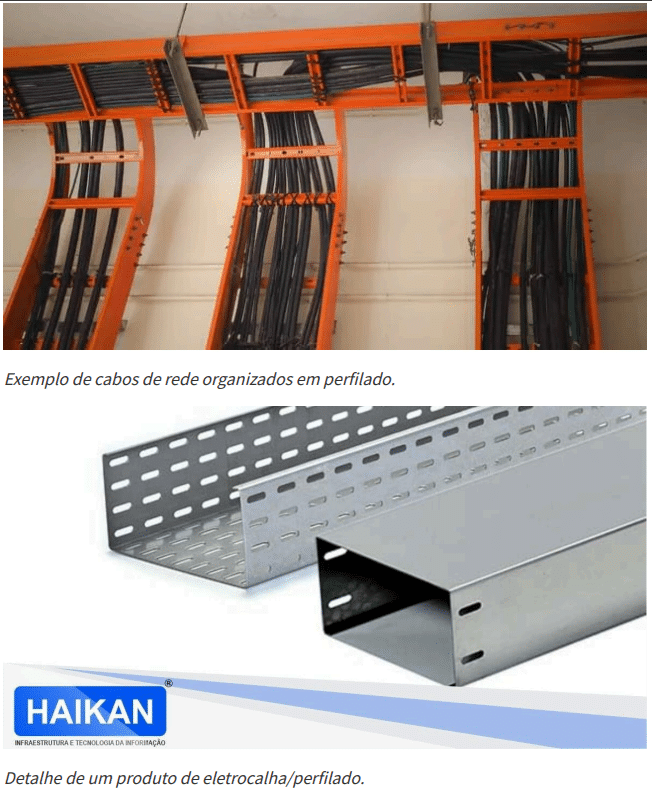

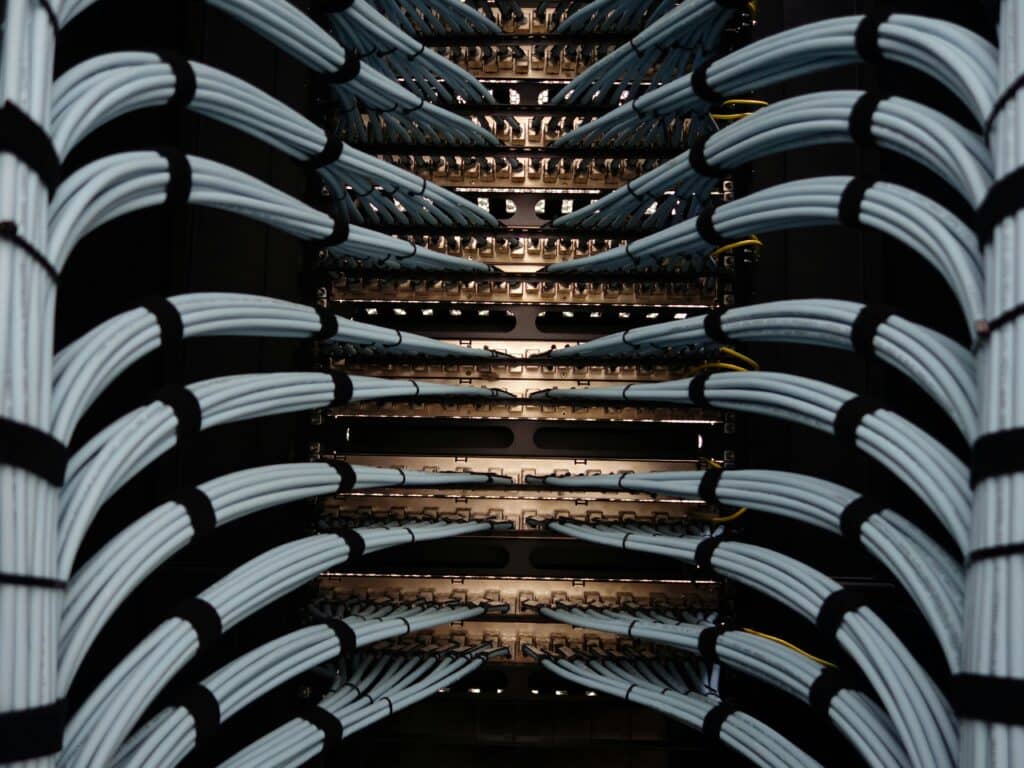

Exemplo de cabeamento estruturado organizado em eletrocalha.
A Diferença que a Organização Faz
Um dos maiores benefícios de um cabeamento estruturado bem planejado e

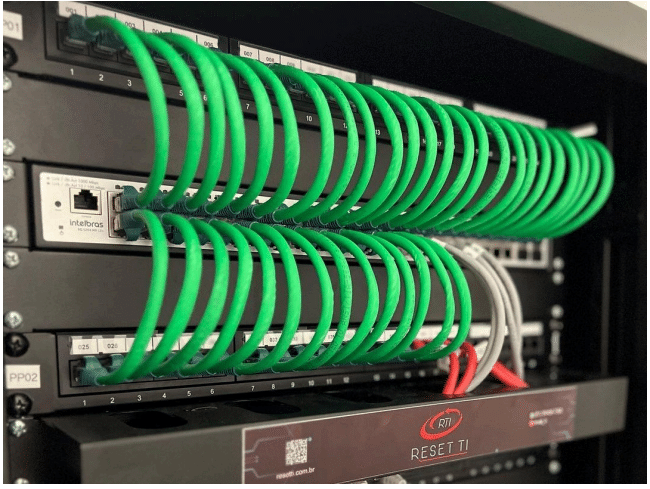

executado é a organização. A diferença entre um rack de rede organizado e um
desorganizado é gritante, impactando diretamente na eficiência, na manutenção e na
segurança da rede.

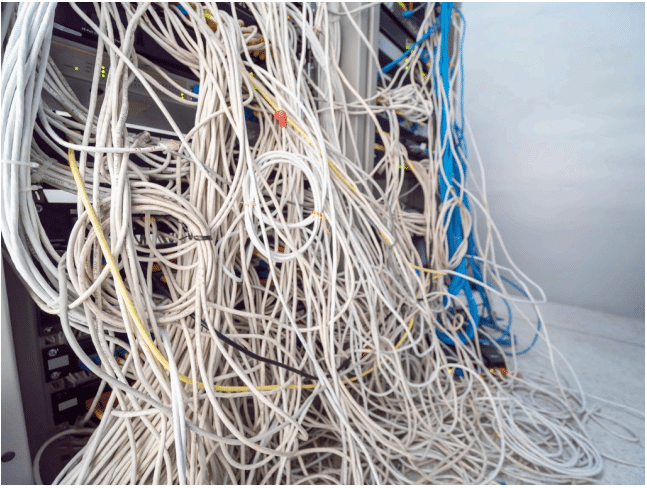

Cabos de rede desorganizados no chão, um cenário que pode levar a acidentes e problemas de conectividade.
A desorganização do cabeamento pode representar um perigo real para a infraestrutura e para os profissionais que a manuseiam.
O que é cabeamento estruturado de rede?
Imagine a seguinte cena: a internet da sua empresa cai no meio de uma reunião importante ou o sistema fica lento justamente no horário de pico de atendimento. Ao olhar para a central de TI, você se depara com um emaranhado de fios coloridos que mais parece um “ninho de guaxinim”. Identificar o problema ali pode levar horas.
junho 9, 2026
Nenhum comentário
Manutenção de Portão Eletrônico: Quando Fazer e Quanto Custa?
O portão eletrônico é um dos equipamentos mais importantes para a segurança e praticidade de residências, condomínios e empresas. No entanto, muitas pessoas só procuram assistência técnica quando o equipamento para de funcionar completamente.
A manutenção preventiva do portão eletrônico evita falhas inesperadas, aumenta a vida útil do motor e reduz gastos com reparos emergenciais. Neste artigo você vai entender quando realizar a manutenção, quais problemas podem ser identificados antecipadamente e quanto custa manter o sistema funcionando corretamente.
junho 5, 2026
Nenhum comentário
Quanto Custa um Eletricista em Florianópolis em 2026?
Se você está em busca de um eletricista em Florianópolis, é essencial entender os preços e serviços disponíveis em 2026. A hora técnica pode variar entre R$ 98 e R$ 166, com uma média de R$ 128 a R$ 150. Neste guia completo, você encontrará informações sobre os valores dos serviços mais comuns, o que pode influenciar o orçamento e dicas para economizar sem comprometer a qualidade. Além disso, descubra como evitar surpresas desagradáveis ao contratar um profissional. Não perca a oportunidade de obter um orçamento rápido e sem compromisso pelo WhatsApp!
junho 3, 2026
Nenhum comentário
Instalação de Cabeamento Estruturado para Escritórios.
No ambiente corporativo moderno, a conectividade é o coração de qualquer operação. Seja para o envio de relatórios em tempo real, reuniões por videoconferência ou
maio 19, 2026
Nenhum comentário
Instalação de Redes de Dados para Escritórios
No ambiente corporativo moderno, a conectividade é o coração de qualquer operação. Seja para o envio de relatórios em tempo real, reuniões por videoconferência ou
maio 19, 2026
Nenhum comentário
Instalação de Redes de Dados para Escritórios
No ambiente corporativo moderno, a conectividade é o coração de qualquer operação. Seja para o envio de relatórios em tempo real, reuniões por videoconferência ou
maio 19, 2026
Nenhum comentário
Cabeamento Estruturado para CFTV.
Cabeamento Estruturado para CFTV: A Base da Segurança Inteligente A segurança patrimonial evoluiu. Hoje, as câmeras de vigilância não são apenas dispositivos isolados, mas parte
maio 4, 2026
Nenhum comentário
